380 litros
Volumen nominal de almacenamiento para integrar al sistema hidroneumático.
Cargando...

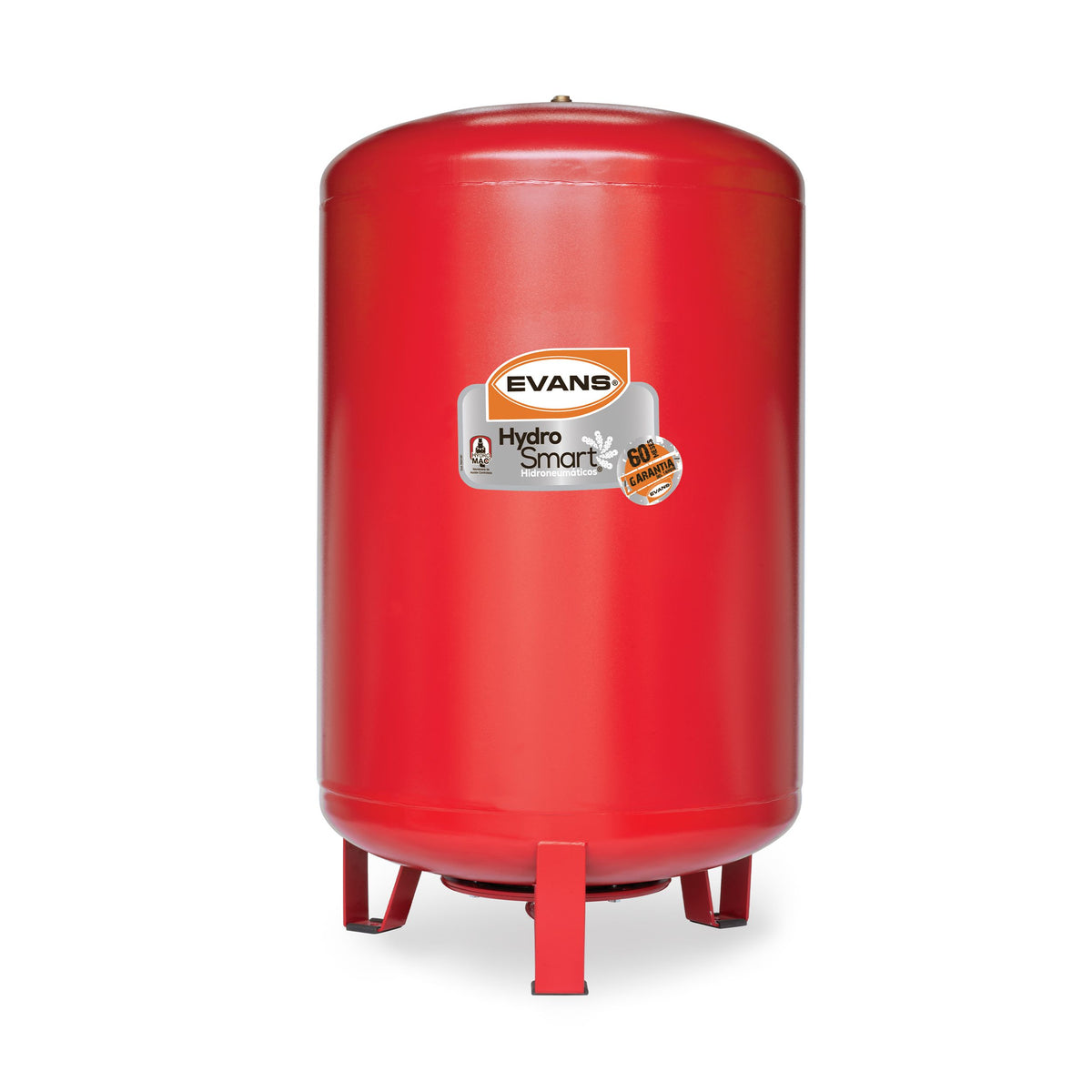

EQTH-380VE - Evans - Tanque hidroneumático vertical - 380 L - 150 psi - Membrana EPDM
Evans | SKU:
EQTH-380VE
60.0 kg
$754.45
Precio unitario
/
Agotado
Agotado
No se ha podido cargar la disponibilidad de recogida
Términos de venta y Facturación
Términos de venta y Facturación
*CONTÁCTANOS PARA PRECIOS POR MAYOREO*
Precios
Los precios publicados no incluyen el I.V.A., este se calculará al finalizar el check-out.
Precios válidos exclusivamente para compras en línea a través de esta plataforma.
Precios base en dólares americanos (USD) sujetos a cambio sin previo aviso. y pagaderos al tipo de cambio del día.
Facturación
Facturamos todos los productos publicados.
Para solicitar una factura por favor enviar correo dentro de los primeros 30 días naturales a contacto.web@clemente.com.mx y adjuntar sus datos fiscales, incluyendo constancia de situación fiscal (CSF).
Incluir forma de pago (débito / crédito) y uso de CFDI.
Cuidados
Cuidados
-Leer el manual atentamente antes de comenzar a usar este equipo.
-Emplear únicamente refacciones originales.
-Siempre emplear Equipo de Protección Personal (E.P.P.) para trabajar con equipos de potencia neumáticas, hidráulicas, eléctricas, de batería o de cualquier tipo.
-Recomendamos emplear lentes, tapones auditivos y guantes de protección como mínimo.
-Usar siempre FRL en los equipos neumáticos que así lo disponga su manual.
Garantía
Garantía
1 año con el fabricante válida a través de Compresores y Herramientas Clemente a partir de la fecha de compra.
Aplica únicamente contra defectos de fabricación.
No aplica garantía contra mal uso o negligencia del usuario. Es importante revisar el manual del usuario para evitar malos usos.
Descripción
Descripción
Evans · Tanque hidroneumático Hydro-Mac
EQTH-380VE
Tanque vertical de 380 litros con membrana intercambiable de EPDM, para almacenamiento y suministro de agua a presión en conjunto con una bomba y su control.
Descripción
Reserva de agua para un sistema hidroneumático
La membrana separa el agua del aire de precarga y evita el contacto directo con la pared metálica del tanque. Al abrir una salida, el aire comprimido impulsa el agua almacenada hasta que el control solicita el arranque de la bomba.
El volumen nominal de 380 L corresponde al tanque completo. El agua disponible entre arranques depende de la precarga y de las presiones de arranque y paro; dimensiona el conjunto con el consumo real y la curva de la bomba.
Membrana EPDM
Separa el agua del aire de precarga y de la pared metálica del tanque.
Instalación vertical
Configuración para montaje sobre una base firme y con acceso al servicio.
Datos técnicos
Especificaciones
- Marca / modelo
- Evans · EQTH-380VE
- Sistema
- Hydro-Mac · tanque precargado con membrana intercambiable
- Volumen nominal del tanque
- 380 L
- Posición de instalación
- Vertical
- Presión máxima del tanque
- 150 psi
- Temperatura máxima del agua
- 40 °C
- Material del tanque
- Lámina rolada calibre 14
- Material de la membrana
- EPDM
- Conexión del tanque según catálogo
- NPT 1¼ pulg. macho
- Agua útil publicada · ciclo 20–40 psi
- 148 L; con precarga ajustada al ciclo de operación
- Agua útil publicada · ciclo 30–50 psi
- 125 L; con precarga ajustada al ciclo de operación
- Precarga de referencia en ficha comercial
- 40 psi; verificar y ajustar antes de operar
- Peso publicado por Evans
- 60 kg
- Dimensiones de empaque · largo × ancho × alto
- 70 × 70 × 126 cm
- Contenido
- 1 tanque hidroneumático
Selección e instalación
Ajusta la precarga al control de la bomba
01
El manual Hydro-Mac indica ajustar la precarga 2 psi por debajo de la presión de arranque, con el tanque sin agua y la bomba desconectada. Para un control de 30–50 psi, la tabla del manual indica 28 psi de precarga; para 20–40 psi, indica 18 psi.
02
La precarga de referencia no es el ajuste de operación para todos los sistemas. Verifica el valor del tanque recibido y realiza la calibración conforme al manual y a la revisión del equipo.
03
Instala el tanque sobre una base firme, con acceso a la válvula de aire y a la brida. Selecciona bomba, control, manómetro, válvulas y tubería por caudal, presión y conexión; respeta el límite más bajo de todos los componentes.
Suministro
Tanque para integrar al sistema
Incluye 1 tanque hidroneumático Evans EQTH-380VE. La bomba, el control de presión, el manómetro y las conexiones de instalación se seleccionan por separado. El tanque almacena agua a presión; requiere una bomba y el control adecuado para operar como sistema automático.
Aplicaciones del sistema de agua
Uso responsable
Seguridad, cuidado y garantía
- Desconecta la bomba y vacía el agua del tanque antes de comprobar o modificar la precarga.
- Verifica periódicamente la presión de aire, las fugas y el estado de la brida y sus conexiones.
- Mantén espacio de acceso para inspección, cambio de membrana y mantenimiento de la instalación.
- Protege el equipo de golpes y condiciones ambientales que aceleren su deterioro.
- No excedas 150 psi ni 40 °C de agua; configura las protecciones y el control de acuerdo con los límites del sistema.
- Encarga la instalación y el servicio a personal capacitado; no sueldes ni perfores el tanque.
Garantía del tanque
Evans publica 60 meses de garantía del tanque, sujetos a su póliza, coberturas y exclusiones. Consulta las condiciones aplicables a la membrana y demás componentes; conserva tu comprobante de compra.
Configuración y soporte
Productos relacionados y documentos
Control e instrumentación
35120304 · Presostato 30–50 psiOpción de control para bomba monofásica de hasta 1.5 HP y 20 A, alimentación indicada 110/220 V. Puerto NPT ¼ hembra: requiere una toma de presión y adaptación independiente de la conexión NPT 1¼ del tanque. Con este ciclo, el manual indica precarga de 28 psi.Ver más ↗MA100-1/4 · Manómetro seco de 0–100 psiReferencia para observar un circuito configurado a 30–50 psi. Conexión inferior NPT ¼. Selecciona su toma y verifica que la presión posible de la instalación permanezca dentro de 100 psi; el rango del instrumento no cubre los 150 psi máximos del tanque.Ver más ↗
Documentación
Manual de propietario · Tanques Hydro-Mac Evans70080418, ver.0118. Incluye EQTH-380VE: ajuste de precarga, instalación, mantenimiento, solución de fallas y despiece de la familia. Verifica la revisión del tanque antes de pedir refacciones.Ver más ↗Ficha comercial del fabricante · EQTH-380VECapacidad nominal, membrana EPDM, presión, temperatura, agua útil por ciclo, peso, empaque y garantía del tanque.Ver más ↗Catálogo · Sistemas de presión EvansFamilia de tanques Hydro-Mac: tabla del EQTH-380VE y conexión NPT 1¼ macho; equipos y accesorios para integrar sistemas de presión.Ver más ↗
