Reserva de 235 litros
Almacenamiento para una estación de compresión de pistón con tanque horizontal.
Cargando...

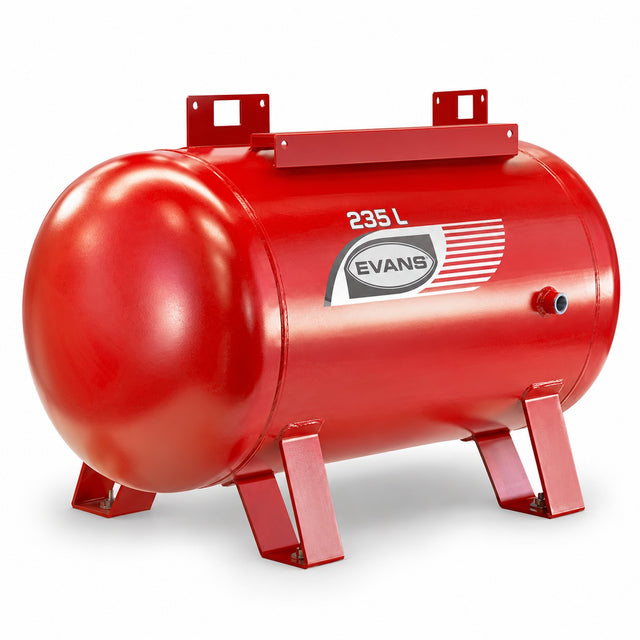

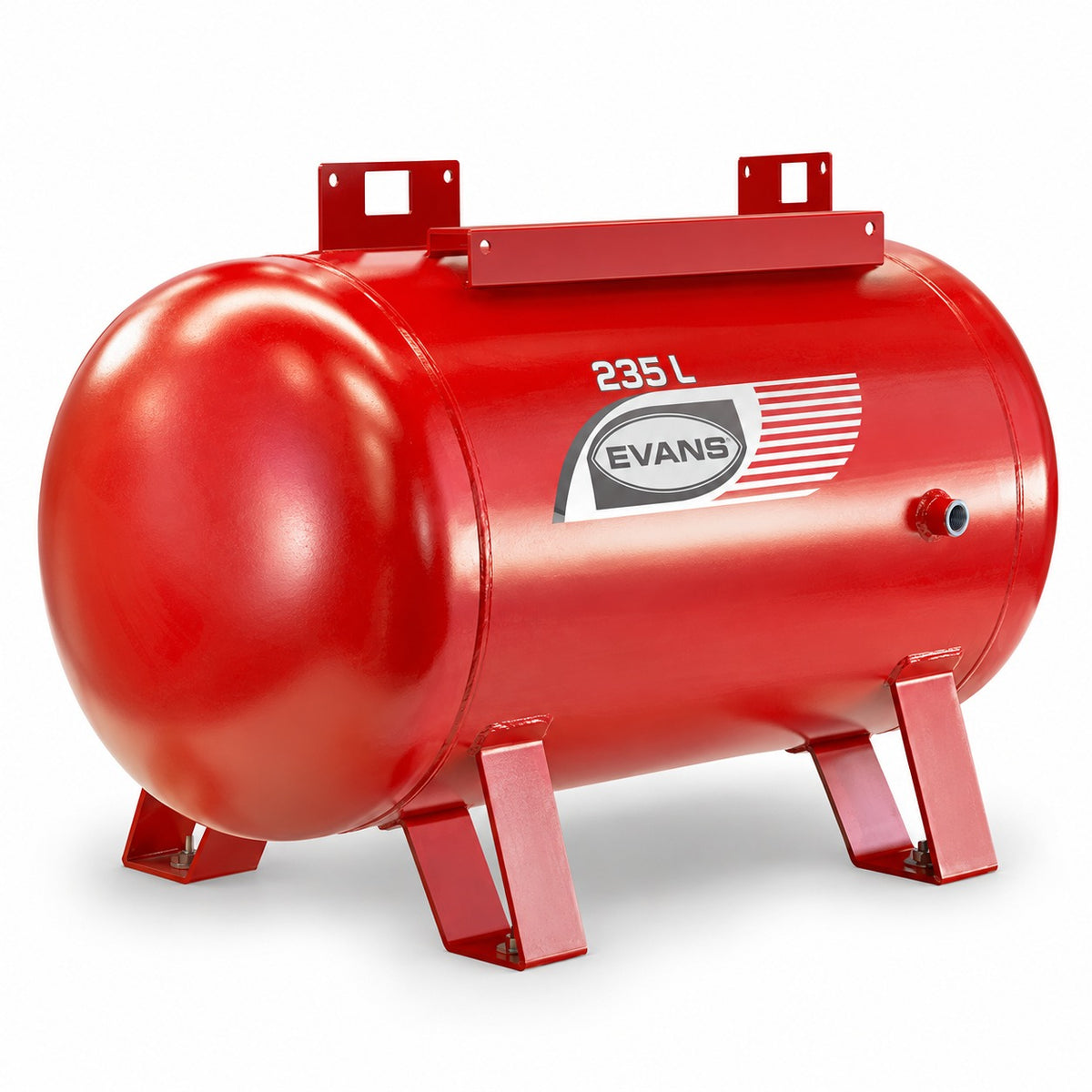

AC-TQE235H5HP - Evans - Tanque de aire horizontal - 235 L - Referencia 5 HP
Evans | SKU:
AC-TQE235H5HP
65.0 kg
$536.42
Precio unitario
/
Agotado
Agotado
No se ha podido cargar la disponibilidad de recogida
Términos de venta y Facturación
Términos de venta y Facturación
*CONTÁCTANOS PARA PRECIOS POR MAYOREO*
Precios
Los precios publicados no incluyen el I.V.A., este se calculará al finalizar el check-out.
Precios válidos exclusivamente para compras en línea a través de esta plataforma.
Precios base en dólares americanos (USD) sujetos a cambio sin previo aviso. y pagaderos al tipo de cambio del día.
Facturación
Facturamos todos los productos publicados.
Para solicitar una factura por favor enviar correo dentro de los primeros 30 días naturales a contacto.web@clemente.com.mx y adjuntar sus datos fiscales, incluyendo constancia de situación fiscal (CSF).
Incluir forma de pago (débito / crédito) y uso de CFDI.
Cuidados
Cuidados
-Leer el manual atentamente antes de comenzar a usar este equipo.
-Emplear únicamente refacciones originales.
-Siempre emplear Equipo de Protección Personal (E.P.P.) para trabajar con equipos de potencia neumáticas, hidráulicas, eléctricas, de batería o de cualquier tipo.
-Recomendamos emplear lentes, tapones auditivos y guantes de protección como mínimo.
-Usar siempre FRL en los equipos neumáticos que así lo disponga su manual.
Garantía
Garantía
1 año con el fabricante válida a través de Compresores y Herramientas Clemente a partir de la fecha de compra.
Aplica únicamente contra defectos de fabricación.
No aplica garantía contra mal uso o negligencia del usuario. Es importante revisar el manual del usuario para evitar malos usos.
Descripción
Descripción
Evans · Tanque horizontal para aire comprimido
AC-TQE235H5HP
Tanque horizontal de 235 litros para montaje de compresor de pistón, con referencia de aplicación en el conjunto Evans E170ME500-235 de 5 HP y cabezal CE170.
Descripción
Reserva de aire para el sistema de pistón
El AC-TQE235H5HP almacena aire comprimido y sirve de base para integrar el cabezal y el motor en una estación de pistón horizontal. Su volumen de reserva ayuda a atender variaciones de consumo del sistema.
Selecciona el conjunto por el caudal entregado a la presión de trabajo y por el montaje del cabezal. El volumen de 235 L no aumenta el caudal producido por el compresor.
Referencia de cabezal CE170
En el E170ME500-235, el conjunto entrega 14 pcm a 40 psi y 12 pcm a 90 psi.
Integración del conjunto
Compara la base de montaje, los puertos y los dispositivos de seguridad con el equipo que vas a reparar o integrar.
Datos de selección
Especificaciones y conjunto de referencia
- Código CHC
- AC-TQE235H5HP
- Número de parte del fabricante
- AC-TQE235H5HP
- Marca
- Evans
- Tipo
- Tanque de almacenamiento para aire comprimido
- Capacidad del depósito
- 235 L
- Orientación
- Horizontal
- Potencia del compresor de referencia
- 5 HP · corresponde al conjunto, no al tanque
- Equipo de referencia
- E170ME500-235 · compresor de pistón lubricado de una etapa
- Cabezal de referencia
- CE170 · 2 pistones · transmisión por bandas
- Caudal del conjunto de referencia
- 14 pcm a 40 psi · 12 pcm a 90 psi
- Desplazamiento del cabezal de referencia
- 17 pcm · distinto del caudal entregado
- Presión del conjunto de referencia
- 125 psi máximos en E170ME500-235 · respetar la presión admisible indicada en la placa del tanque
Los caudales y la presión indicados corresponden al compresor E170ME500-235. Antes de integrar el recipiente, coteja su placa, conexiones, base de montaje y revisión con el equipo instalado.
Configuración
Tanque para integrar la estación
La publicación corresponde al tanque AC-TQE235H5HP. El cabezal CE170 y el compresor E170ME500-235 se muestran como referencias de aplicación y se seleccionan por separado.
Confirma al cotizar el alcance del preensamble y los accesorios suministrados: válvula de seguridad, manómetro, presostato, válvula de retención y drenaje. La presencia de un componente en el compresor completo no determina su inclusión con el tanque.
Fotografías de referencia: detalles del tanque instalado en el compresor E170ME500-235. Los accesorios visibles corresponden a ese conjunto; confirma el alcance del preensamble al cotizar el tanque.
Selección del sistema
Cabezal, caudal y montaje
01 · Caudal y presión
Compara el consumo de las herramientas con los 12 pcm a 90 psi del conjunto de referencia. No uses los 17 pcm de desplazamiento como aire útil entregado.
02 · Cabezal y montaje
Toma el CE170 como referencia y coteja dimensiones de la base, fijaciones, alineación y cargas. Un caudal similar no garantiza el mismo montaje.
03 · Recipiente y conexiones
Verifica la presión admisible en la placa, los puertos, el acceso al drenaje y la instalación de los dispositivos de seguridad correspondientes.
Industria relacionada
Uso responsable
Instalación y mantenimiento
- Desconecta la alimentación del compresor y despresuriza el tanque antes de intervenir el sistema.
- Instala el conjunto sobre una superficie firme, con ventilación y acceso para inspección y drenaje.
- Retira el condensado y revisa fugas, corrosión y funcionamiento de la válvula de seguridad conforme al mantenimiento del equipo.
- No aumentes la presión de operación por encima de la indicada en la placa del recipiente. La calibración y sustitución de dispositivos de seguridad deben realizarlas técnicos capacitados.
Configuración y soporte
Cabezal de referencia y documentación
Cabezal y equipo de referencia
CE170 · Cabezal de compresor de pistónCabezal lubricado de una etapa y dos pistones utilizado en el E170ME500-235. Referencia del conjunto: 14 pcm a 40 psi, 12 pcm a 90 psi y 125 psi máximos. Coteja base y transmisión antes del montaje.Ver más ↗E170ME500-235 · Conjunto de referenciaCompresor de 5 HP, 220 V monofásico, tanque horizontal de 235 L y cabezal CE170. Su caudal publicado sirve como base de selección del sistema.
Documentación
Ficha técnica · Compresor E170ME500-235Identifica el conjunto con cabezal CE170, tanque horizontal de 235 L, caudales y presión de operación del equipo completo.Ver más ↗Manual de propietario · Compresores lubricados EvansCódigo 70080207, ver.02/2022. Familias E055, E065, E13V, E150, E170, E190, E200 y otras: instalación, operación y mantenimiento del compresor.Ver más ↗Catálogo · Compresores EvansFamilias de compresores de pistón y criterios de caudal, presión y tanque. La variante E170ME500-235V utiliza depósito vertical; distingue la orientación al seleccionar.Ver más ↗
