Sin ruptura de cola
El diseño sin pintail de desprendimiento reduce ruido, residuos y piezas sueltas durante la instalación.
1
de
4
Cargando...
MBT-DT16-30-25PACK - HUCK - 25 pernos BobTail 16 mm - agarre 25–35 mm - clase 10.9
Huck Bolts | SKU:
MBT-DT16-30-25PACK
7.8 lb
$50.25
$55.83
Precio unitario
/
Agotado
$5.58 de descuento
No se ha podido cargar la disponibilidad de recogida
Términos de venta y Facturación
Términos de venta y Facturación
*CONTÁCTANOS PARA PRECIOS POR MAYOREO*
Precios
Los precios publicados no incluyen el I.V.A., este se calculará al finalizar el check-out.
Precios válidos exclusivamente para compras en línea a través de esta plataforma.
Precios base en dólares americanos (USD) sujetos a cambio sin previo aviso. y pagaderos al tipo de cambio del día.
Facturación
Facturamos todos los productos publicados.
Para solicitar una factura por favor enviar correo dentro de los primeros 30 días naturales a contacto.web@clemente.com.mx y adjuntar sus datos fiscales, incluyendo constancia de situación fiscal (CSF).
Incluir forma de pago (débito / crédito) y uso de CFDI.
Cuidados
Cuidados
-Leer el manual atentamente antes de comenzar a usar este equipo.
-Emplear únicamente refacciones originales.
-Siempre emplear Equipo de Protección Personal (E.P.P.) para trabajar con equipos de potencia neumáticas, hidráulicas, eléctricas, de batería o de cualquier tipo.
-Recomendamos emplear lentes, tapones auditivos y guantes de protección como mínimo.
-Usar siempre FRL en los equipos neumáticos que así lo disponga su manual.
Garantía
Garantía
1 año con el fabricante válida a través de Compresores y Herramientas Clemente a partir de la fecha de compra.
Aplica únicamente contra defectos de fabricación.
No aplica garantía contra mal uso o negligencia del usuario. Es importante revisar el manual del usuario para evitar malos usos.
MBT-DT16-30-25PACK - HUCK - 25 pernos BobTail 16 mm - agarre 25–35 ...
$50.25
$55.83
Precio unitario
/
Agotado
Descripción
Descripción
HUCK · Perno BobTail® métrico
MBT-DT16-30-25PACK

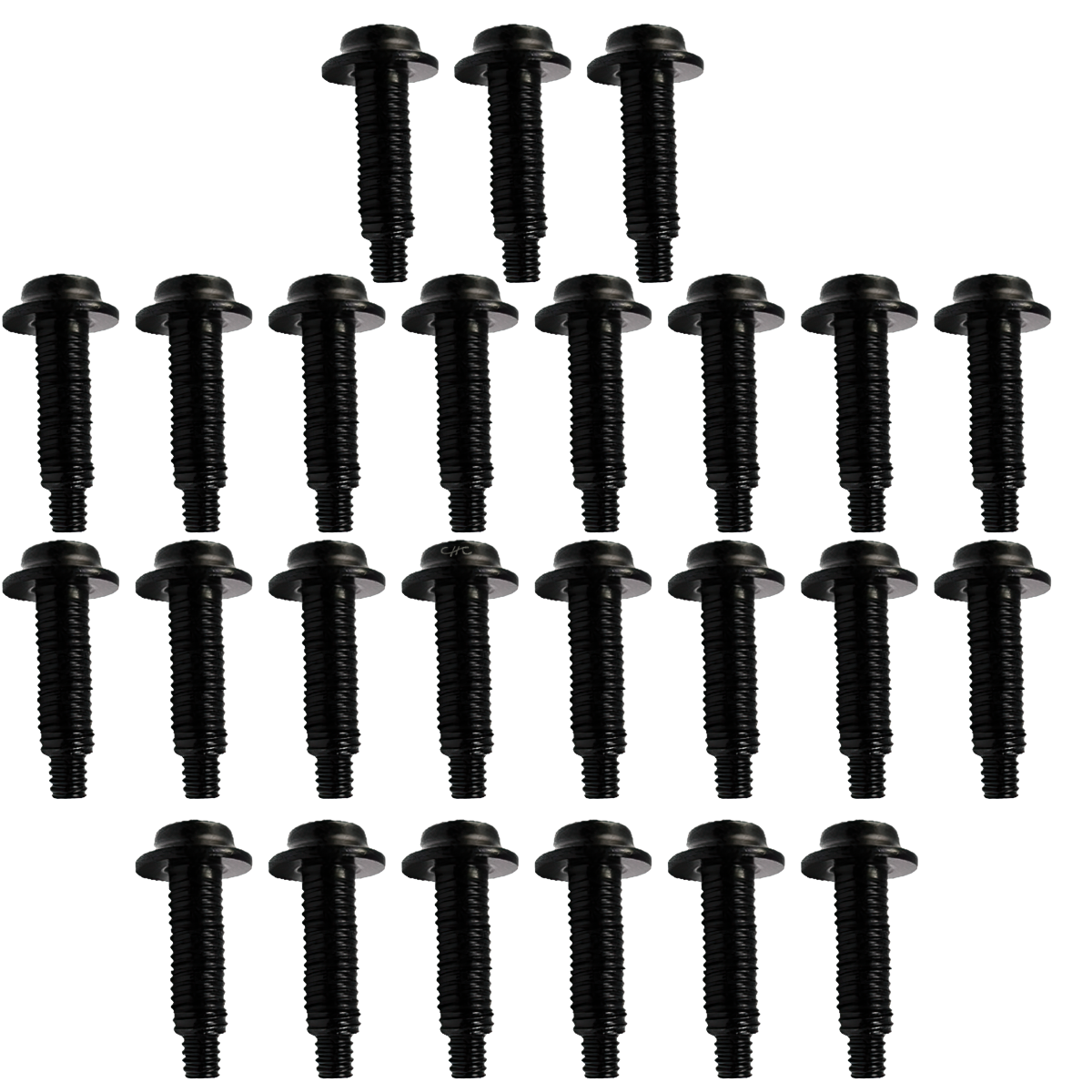

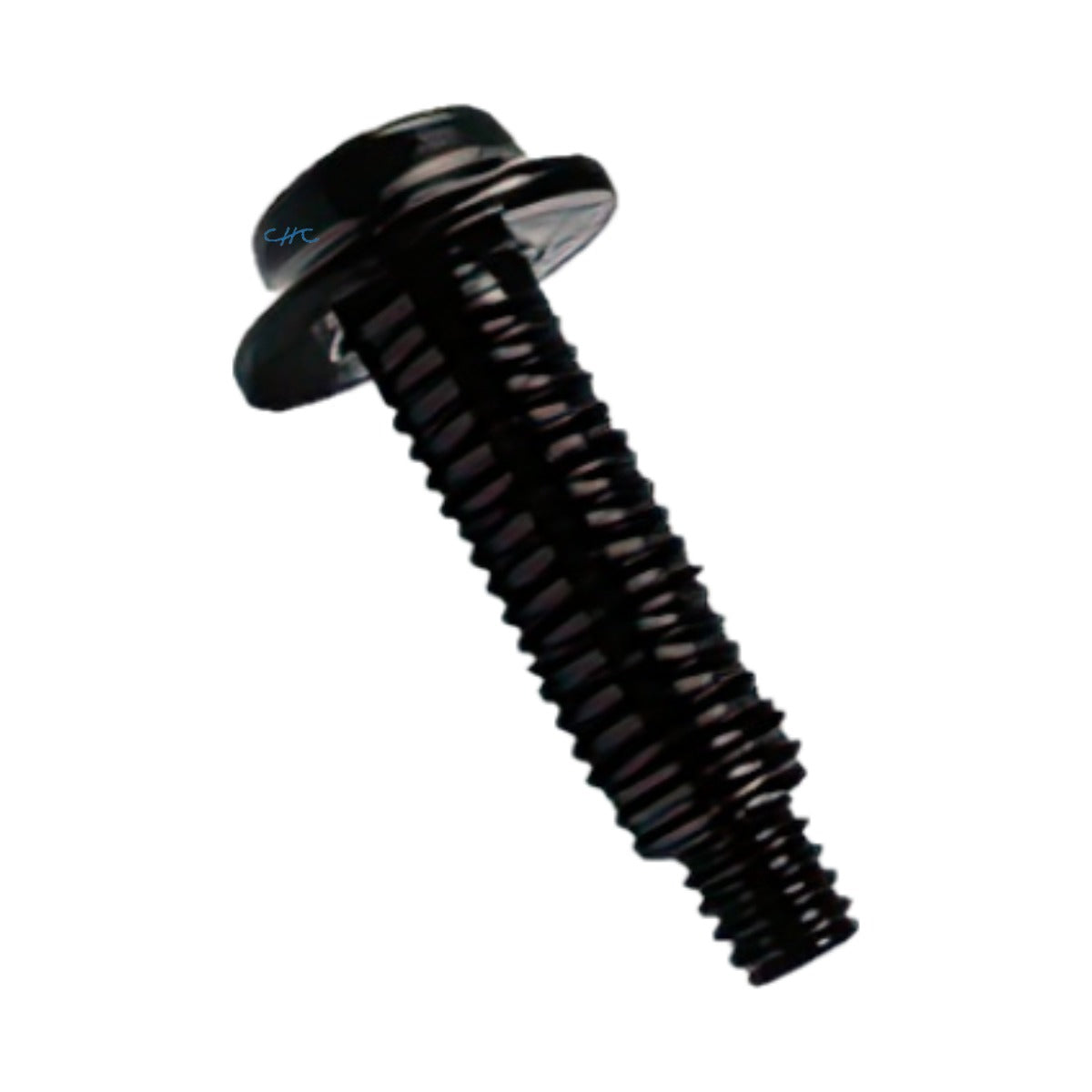

Paquete de 25 pernos BobTail® de 16 mm, con cabeza de brida y acero aleado clase 10.9. Su rango de agarre de 25 a 35 mm permite formar una unión permanente mediante un collar estampado.
Descripción
Unión estructural de dos piezas resistente a vibración

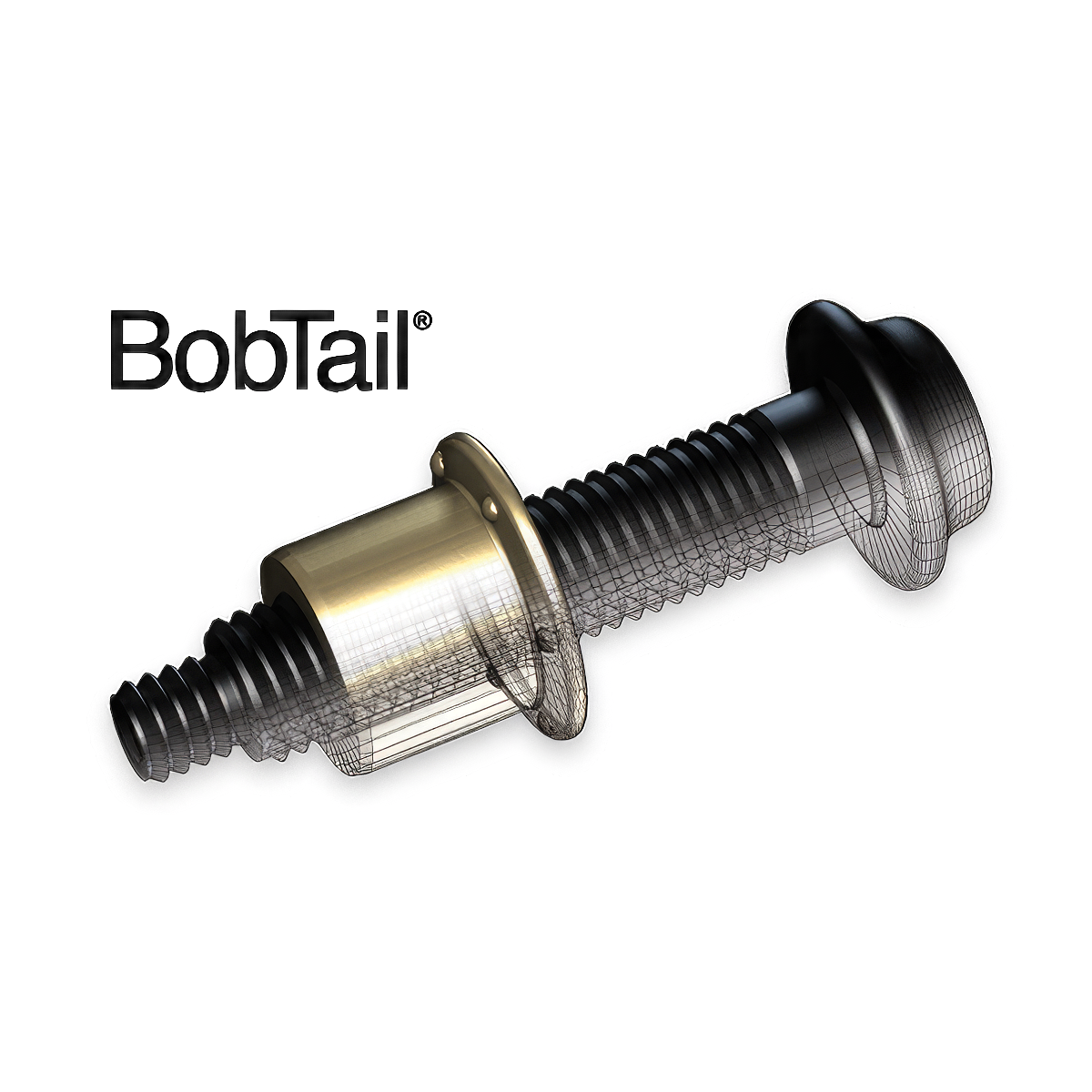

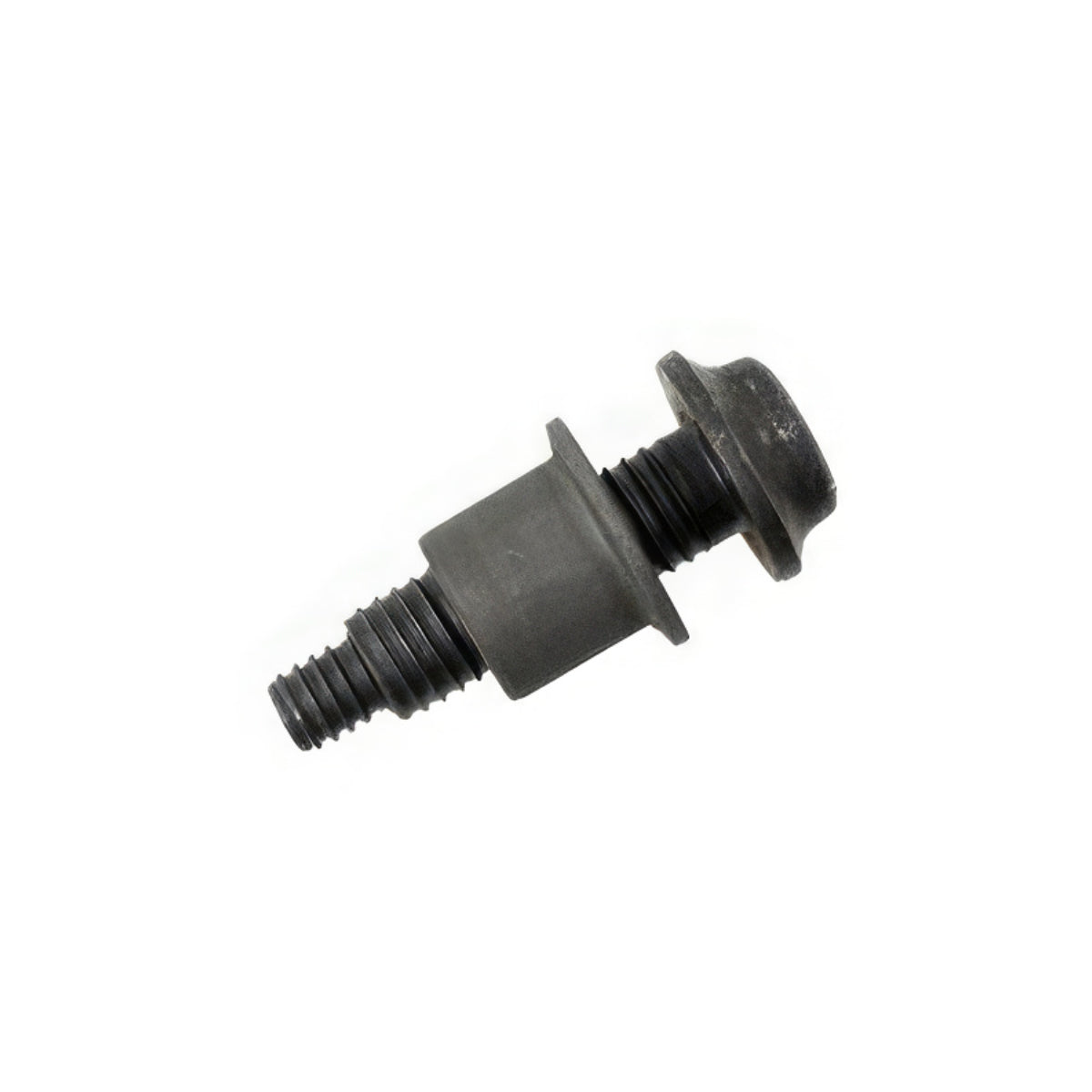

BobTail utiliza un perno y un collar independiente. Durante la instalación, la boquilla estampa el collar sobre las ranuras del perno para formar contacto metal con metal y desarrollar la fuerza de sujeción. Este SKU contiene únicamente los pernos; collar, herramienta, boquilla y unidad de potencia se seleccionan por separado.
Inspección visual
Los indicadores del collar permiten comprobar el estampado completo sin una operación posterior de torque.
Resistencia estructural
La familia BobTail de 16 mm clase 10.9 cuenta con valores instalados de sujeción, tensión y corte para el diseño técnico de la unión.
Datos técnicos
Especificaciones
- Modelo / SKU
- MBT-DT16-30-25PACK
- Sistema
- HUCK BobTail® métrico
- Contenido
- 25 pernos; collar no incluido
- Diámetro nominal
- 16 mm
- Rango de agarre
- 25–35 mm
- Estilo de cabeza
- Brida / flanged
- Material del perno
- Acero aleado clase 10.9
- Diámetro máximo de barreno
- 17.5 mm
- Sujeción instalada de referencia
- 26,000 lbf / 115.6 kN
- Tensión instalada de referencia
- 36,600 lbf / 163.0 kN
- Corte instalado de referencia
- 26,000 lbf / 115.6 kN
- Peso publicado del paquete
- 3.538 kg
Los valores instalados corresponden a la familia BobTail de 16 mm clase 10.9. El diseño de la unión, el barreno, el collar y la herramienta deben validarse para la aplicación.
Selección y uso
Configura el sistema completo
01
Confirma que el espesor total de la unión quede dentro del rango de agarre de 25 a 35 mm.
02
Selecciona un collar BobTail métrico de 16 mm y clase compatible; no está incluido en este paquete.
03
Para la configuración principal documentada, utiliza la herramienta SF20 con boquilla de instalación 99-7881.
04
Verifica el estampado del collar mediante los indicadores visuales descritos en el folleto BobTail.
Industria relacionada
Solar y eólica ↗ · Construcción ↗ · Transporte ↗ · Ferroviaria y FFCC ↗
La familia BobTail se emplea en estructuras solares y eólicas, equipos y estructuras de construcción, vehículos comerciales y ensambles sometidos a vibración. HUCK también documenta aplicaciones en camiones, remolques y vagones; la selección final de diámetro, collar, acabado y diseño de unión debe validarse para cada proyecto.
Uso responsable
Garantía y cuidados
- Utiliza protección ocular, auditiva y guantes adecuados durante la instalación.
- No mezcles pernos, collares, diámetros, clases o acabados sin validación técnica.
- Mantén los barrenos alineados, dentro de tolerancia y libres de rebabas que impidan el asentamiento.
- Inspecciona la boquilla y sustituye el yunque cuando los criterios dimensionales indiquen desgaste.
Garantía
1 año con el fabricante, válida a través de Compresores y Herramientas Clemente. Aplica por defectos de fabricación; no cubre selección incorrecta, instalación fuera de especificación, mal uso o negligencia.
Configuración y soporte
Selección, relacionados y documentos
Collar requerido
Este SKU contiene 25 pernos. Para comprar la misma cantidad de collares, selecciona el paquete publicado de 25 piezas para BobTail de 16 mm y clase 10.9.
Herramientas y boquillas
Existen dos configuraciones documentadas para instalar este BobTail de 16 mm. La opción SWAGEFORWARD combina SF20 con 99-7881; la opción hidráulica tradicional combina 3585 con 99-7831. Herramientas y boquillas se ordenan por separado.
Unidad de potencia hidráulica
La SF20 requiere una unidad HUCK Powerig y un kit de mangueras con cable de control. La 940 es una alternativa portátil de un puerto; la 918-5 está orientada a alta producción con tres puertos. Confirma alimentación y longitud del kit antes de ordenar.
Documentación
Consulta los folletos oficiales antes de diseñar el barreno, seleccionar el collar o definir la herramienta y la boquilla.
